SXV10L-AEMDKK (1991)

Toyota Camry (Jpp)

Production Jun 1991 - Feb 1994
Engine 5SFE
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9106- )SXV10..JPP..MTM

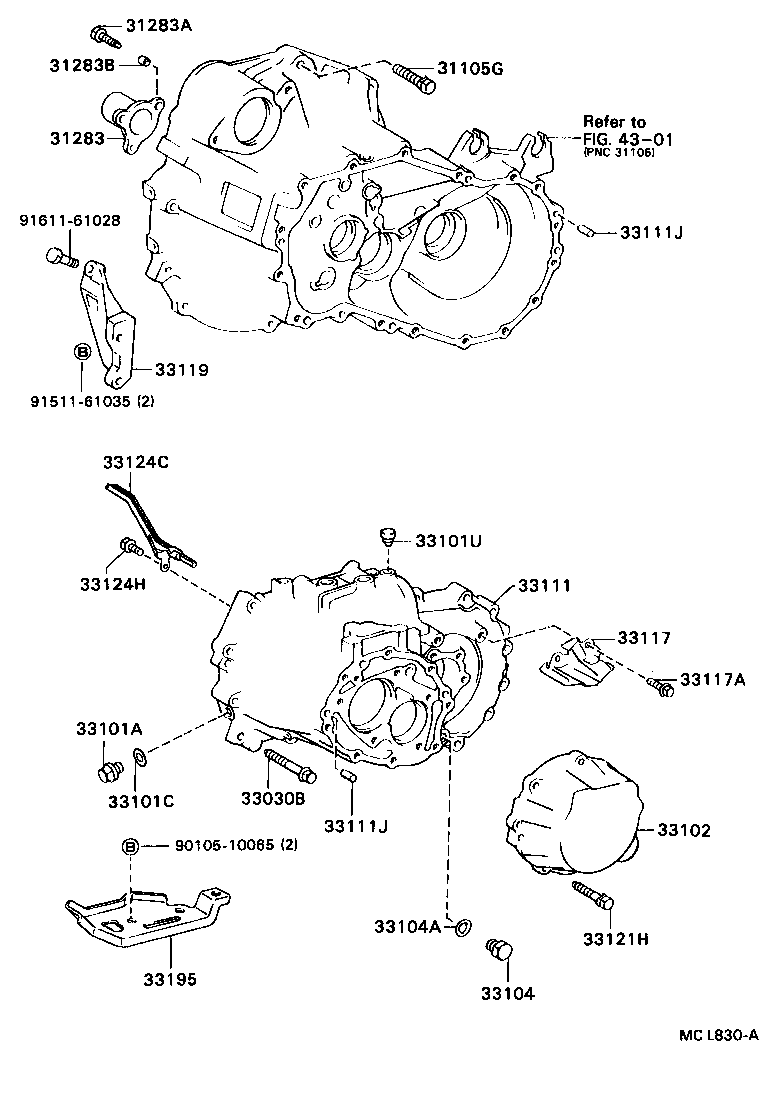

Click highlighted areas on diagram

S51

diagram 31105G 31283 31283A 31283B 33030B 33101A 33101C 33101U 33102 33104 33104A 33111 33111J 33111J 33117 33117A 33119 33121H 33124C 33124H 33195 4301 9010510065 9151161035 9161161028
Part # Description Qty Price
31105G - BOLT(FOR TRANSAXLE CASE & ENGINE SETTING)
90105-10051

SXV10..JPP..MTM

*10-1.25PX22-19.5

 2
90105-08040

SXV10..JPP..MTM

*8-1.25PX18-15

 1
90105-10077

SXV10..JPP..MTM

*10-1.25PX43-26

 1
90119-12168

SXV10..JPP..MTM

*12-1.25PX55-30

 3
91651-41022

SXV10..JPP..MTM

*10-1.25PX22-22

 2
31283 - RETAINER, CLUTCH RELEASE BEARING HUB
31283-32010

SXV10..JPP..MTM

 1
31283A - BOLT(FOR CLUTCH RELEASE BEARING HUB RETAINER)
90105-06023

SXV10..JPP..MTM

 3
31283B - PIN, RING(FOR CLUTCH RELEASE BEARING HUB RETAINER)
90253-08002

SXV10..JPP..MTM

 2
33030B - BOLT(FOR TRANSAXLE CASE & TRANSMISSION CASE SETTING)
90105-08042

SXV10..JPP..MTM

*8-1.25PX45-27.5

 17
33101A - PLUG(FOR MANUAL TRANSMISSION FILLER)
90341-18033

SXV10,VCV10..JPP..MTM

 1
33101C - GASKET(FOR MANUAL TRANSMISSION FILLER PLUG)
90430-18008

SXV10,VCV10..JPP..MTM

 1
33101U - PLUG, BREATHER(FOR MANUAL TRANSMISSION)
90930-03133

SXV10..JPP..MTM

 1
33102 - COVER SUB-ASSY, MANUAL TRANSMISSION CASE
33102-32012

SXV10..JPP..MTM

 1
33104 - PLUG SUB-ASSY, DRAIN(MTM)
90341-18006

SXV10,VCV10..JPP..MTM

 1
33104A - GASKET, DRAIN PLUG(MTM)
90430-18008

SXV10,VCV10..JPP..MTM

 1
33111 - CASE, MANUAL TRANSMISSION
33111-33020

SXV10..JPP..MTM

 1
33111J - PIN, STRAIGHT(FOR MANUAL TRANSMISSION CASE)
90250-08054

SXV10,VCV10..JPP..MTM

L=23,OD=8

 6
33111J - PIN, STRAIGHT(FOR MANUAL TRANSMISSION CASE)
90250-08054

SXV10,VCV10..JPP..MTM

L=23,OD=8

 6
33117 - PROTECTOR, MANUAL TRANSMISSION CASE
33117-32011

SXV10..JPP..MTM

 1
33117A - BOLT(FOR MANUAL TRANSMISSION CASE PROTECTOR)
90105-08040

SXV10,VCV10..JPP..MTM

 2
33119 - PLATE, STIFFENER, LH(MTM)
33119-32020

SXV10..JPP..MTM

 1
33121H - BOLT, W/WASHER(FOR TRANSMISSION CASE COVER)
90105-08273

SXV10..JPP..MTM

 8
33124C - PIPE, OIL RECEIVER, NO.1(MTM)
33124-32012

SXV10..JPP..MTM

 1
33124H - BOLT(FOR OIL RECEIVER PIPE)
91651-60618

SXV10..JPP..MTM

 1
33195 - HANGER, TRANSMISSION CASE, NO.1
33195-33010

SXV10..JPP..MTM

 1
Common parts
90105-10065
91511-61035
91611-61028
Linked diagrams
4301
