AZT250L-ALPGHW (2003)

Toyota Avensis

Production Jan 2003 - Apr 2006
Engine 1AZFSE
Transmission 4FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 2 OF 2(0301- )

Click highlighted areas on diagram

O-RING

diagram 9009914119 9009914120 9009914121 9009914122
Part # Description Qty Price
Common parts
90099-14119
90099-14120
90099-14121
90099-14122

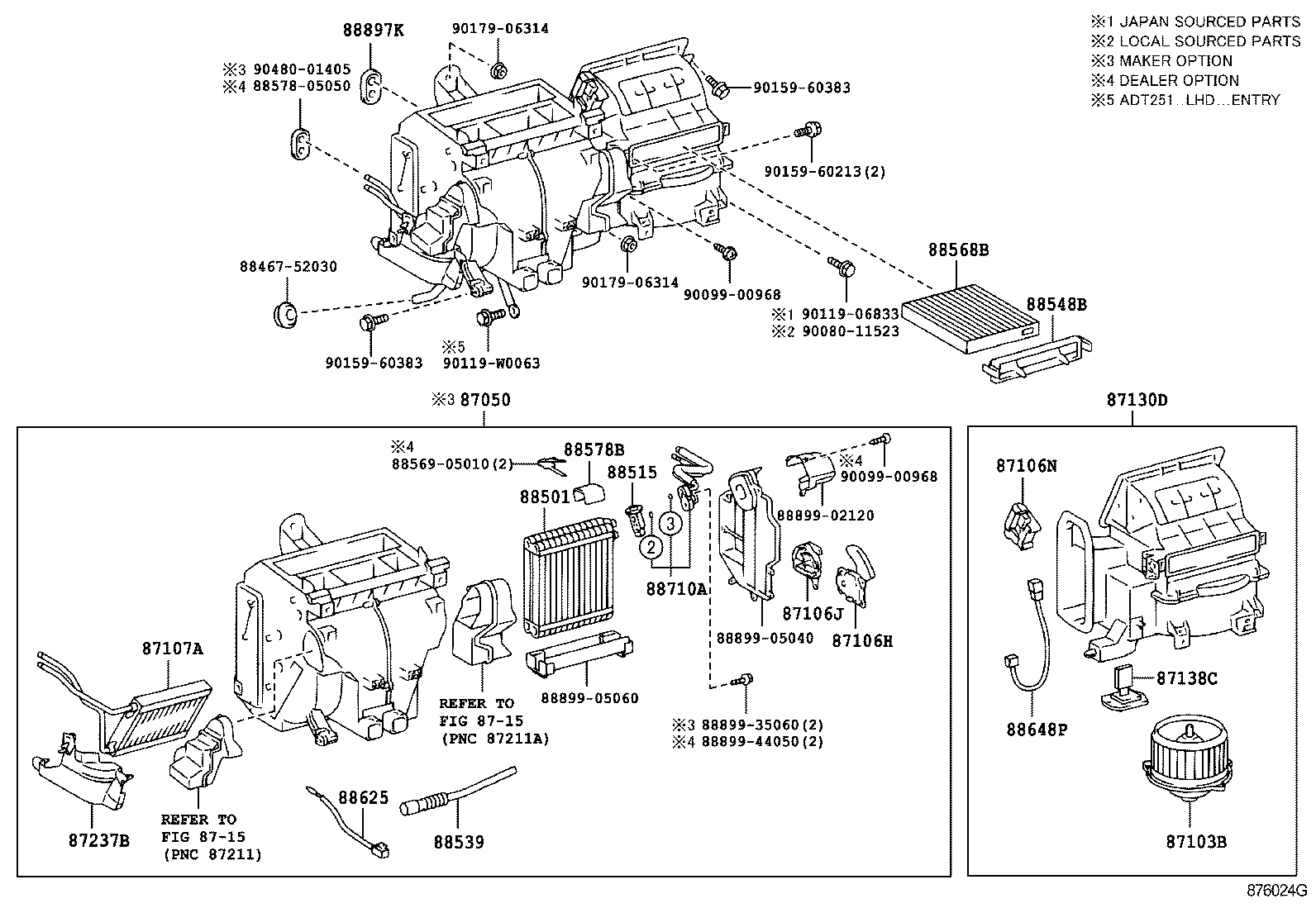

ILLUST NO. 1 OF 2(0301- )LHD

Click highlighted areas on diagram

MANUAL AIR CONDITIONER

diagram 87050 87103B 87106H 87106J 87106N 87107A 87130D 87138C 8715 8715 87237B 8846752030 88501 88515 88539 88548B 88568B 8856905010 8857805050 88578B 88625 88648P 88710A 88897K 8889902120 8889905040 8889905060 8889935060 8889944050 9008011523 9009900968 9009900968 9011906833 90119W0063 9015960213 9015960383 9015960383 9017906314 9017906314 9048001405
Part # Description Qty Price
87050 - RADIATOR ASSY, AIR CONDITIONER
87050-05430

AZT25#,ZZT25#..LHD..(ELEGT,TEC)

 1
87050-05431

AZT25#,ZZT25#..LHD..(ELEGT,TEC)

 1
87103B - MOTOR SUB-ASSY, BLOWER W/FAN
87103-02080

ADT251,AZT25#,CDT250,ZZT25#..LHD

 1
87106H - SERVO SUB-ASSY, DAMPER(FOR AIRMIX)
87106-05020

AZT250..LHD..WG..D4;AZT250..LHD..(LB,SED);CDT250..LHD..(ELEGT,TEC)..DCR;ADT251,AZT251,ZZT25#..LHD..(ELEGT,TEC)

 1
87106-05020

ADT251,AZT25#,CDT250,ZZT25#..LHD..(ELEGT,TEC)

 1
87106J - SERVO SUB-ASSY, DAMPER(FOR MODE)
87106-02040

AZT250..SED;AZT250..(LB,WG)..TEC..D4;CDT250,ZZT251..TEC..(DCR,HTWC);AZT250..LHD..(LB,WG)..ELEGT..D4;ADT251,AZT251,ZZT250..ELEGT,TEC;CDT250,ZZT251..LHD..ELEGT..(DCR,HTWC)

 1
87106-02040

ADT251,AZT25#,CDT250,ZZT25#..ELEGT,TEC

 1
87106N - SERVO SUB-ASSY, DAMPER(FOR RECIRCULATION)
87106-02070

ADT251,AZT25#,CDT250,ZZT25#..LHD

 1
87107A - UNIT SUB-ASSY, HEATER RADIATOR
87107-05100

AZT25#,CDT250,ZZT25#..LHD

 1
87130D - BLOWER ASSY
87130-05150

AZT250..LHD..WG..D4;AZT250..LHD..(LB,SED);CDT250..LHD..(ELEGT,TEC)..DCR;ADT251,AZT251,ZZT25#..LHD..(ELEGT,TEC)

 1
87130-05150

ADT251,AZT25#,CDT250,ZZT25#..LHD..(ELEGT,TEC)

 1
87237B - COVER, HEATER PIPING
87237-02020

ADT251,AZT25#,CDT250,ZZT25#..LHD..(ELEGT,TEC)

 1
87237-02020

AZT250..LHD..WG..D4;AZT250..LHD..(LB,SED);CDT250..LHD..(ELEGT,TEC)..DCR;ADT251,AZT251,ZZT25#..LHD..(ELEGT,TEC)

 1
88501 - EVAPORATOR SUB-ASSY, COOLER, NO.1
88501-05080

CDT250..LHD..ENTRY;ADT251..LHD..(ELEGT,TEC);AZT25#,CDT250,ZZT25#..LHD..(D4,DCRL,HTWC)

 1
88515 - VALVE, COOLER EXPANSION
88515-21040

ADT251,AZT25#,ZZT25#..ELEGT,TEC

 1
88515-21040

AZT250..SED;ZZT251..TEC;ZZT251..LHD..ELEGT;AZT250..(LB,WG)..TEC..D4;ADT251,AZT251,ZZT250..ELEGT,TEC;AZT250..LHD..(LB,WG)..ELEGT..D4

 1
88539 - HOSE, COOLER UNIT DRAIN, NO.1
88539-02070

AZT250..SED;AZT250..(LB,WG)..TEC..D4;CDT250,ZZT251..TEC..(DCR,HTWC);AZT250..LHD..(LB,WG)..ELEGT..D4;ADT251,AZT251,ZZT250..ELEGT,TEC;CDT250,ZZT251..LHD..ELEGT..(DCR,HTWC)

 1
88539-02070

ADT251,AZT25#,CDT250,ZZT25#..ELEGT,TEC

 1
88548B - CASE, AIR FILTER
88548-02040

ADT251,AZT25#,CDT250,ZZT25#

 1
88568B - FILTER, AIR
88568-02030

ADT251,AZT25#,CDT250,ZZT25#

 1
88578B - PACKING, COOLING UNIT, NO.1
88578-12520

AZT250..LHD..WG..D4;AZT250..LHD..(LB,SED);AZT251,ZZT25#..LHD..(ELEGT,TEC)

 1
88578-12520

ADT251,AZT25#,ZZT25#..LHD..(ELEGT,TEC)

 1
88625 - THERMISTOR, COOLER, NO.1
88625-52070

AZT250..LHD..WG..D4;AZT250..LHD..(LB,SED);AZT251,ZZT25#..LHD..(ELEGT,TEC)

(J)

 1
88620-05020

ADT251,AZT25#,CDT250,ZZT25#..ELEGT,TEC

 1
88710A - TUBE ASSY, AIR CONDITIONER
88710-05380

AZT250..LHD..WG..D4;AZT250..LHD..(LB,SED);ADT251,AZT251,ZZT25#..LHD..(ELEGT,TEC)

 1
88710-05380

ADT251,AZT25#,ZZT25#..LHD..(ELEGT,TEC)

 1
88897K - GROMMET, (FOR COOLER PIPE)
90480-01434

ADT251,AZT25#,CDT250,ZZT25#

 1
Common parts
88467-52030
88569-05010
88578-05050
88899-02120
88899-05040
88899-05060
88899-35060
88899-44050
90080-11523
90099-00968
90119-06833
90119-W0063
90159-60213
90159-60383
90179-06314
90480-01405
Linked diagrams
8715

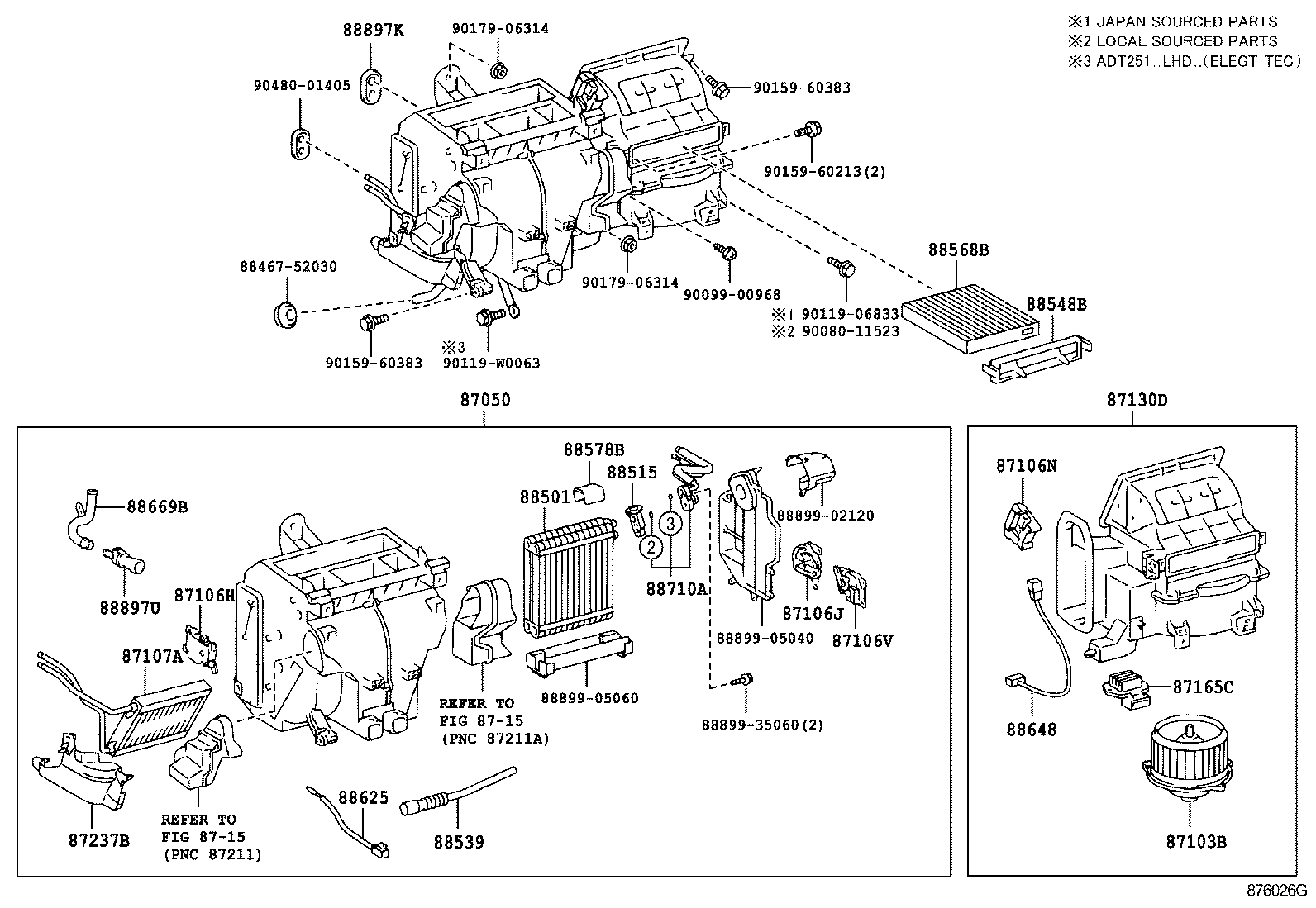

ILLUST NO. 1 OF 2(0301- )LHD ; (0504- )ADT251..LHD..ELEGT,TEC

Click highlighted areas on diagram

AUTO AIR CONDITIONER

diagram 87050 87103B 87106H 87106J 87106N 87106V 87107A 87130D 8715 8715 87165C 87237B 8846752030 88501 88515 88539 88548B 88568B 88578B 88625 88648 88669B 88710A 88897K 88897U 8889902120 8889905040 8889905060 8889935060 9008011523 9009900968 9011906833 90119W0063 9015960213 9015960383 9015960383 9017906314 9017906314 9048001405
Part # Description Qty Price
87050 - RADIATOR ASSY, AIR CONDITIONER
87050-05430

AZT25#,ZZT25#..LHD..(ELEGT,TEC)

 1
87050-05431

AZT25#,ZZT25#..LHD..(ELEGT,TEC)

 1
87103B - MOTOR SUB-ASSY, BLOWER W/FAN
87103-02080

ADT251,AZT25#,CDT250,ZZT25#..LHD

 1
87106H - SERVO SUB-ASSY, DAMPER(FOR AIRMIX)
87106-05020

AZT250..LHD..WG..D4;AZT250..LHD..(LB,SED);CDT250..LHD..(ELEGT,TEC)..DCR;ADT251,AZT251,ZZT25#..LHD..(ELEGT,TEC)

 1
87106-05020

ADT251,AZT25#,CDT250,ZZT25#..LHD..(ELEGT,TEC)

 1
87106J - SERVO SUB-ASSY, DAMPER(FOR MODE)
87106-02040

AZT250..SED;AZT250..(LB,WG)..TEC..D4;CDT250,ZZT251..TEC..(DCR,HTWC);AZT250..LHD..(LB,WG)..ELEGT..D4;ADT251,AZT251,ZZT250..ELEGT,TEC;CDT250,ZZT251..LHD..ELEGT..(DCR,HTWC)

 1
87106-02040

ADT251,AZT25#,CDT250,ZZT25#..ELEGT,TEC

 1
87106N - SERVO SUB-ASSY, DAMPER(FOR RECIRCULATION)
87106-02070

ADT251,AZT25#,CDT250,ZZT25#..LHD

 1
87106V - SERVO SUB-ASSY, DAMPER(FOR AIRMIX NO.2)
87106-05030

AZT250..LHD..WG..D4;AZT250..LHD..(LB,SED);CDT250..LHD..(ELEGT,TEC)..DCR;ADT251,AZT251,ZZT25#..LHD..(ELEGT,TEC)

 1
87106-05030

ADT251,AZT25#,CDT250,ZZT25#..LHD..(ELEGT,TEC)

 1
87107A - UNIT SUB-ASSY, HEATER RADIATOR
87107-05100

AZT25#,CDT250,ZZT25#..LHD

 1
87130D - BLOWER ASSY
87130-05150

AZT250..LHD..WG..D4;AZT250..LHD..(LB,SED);CDT250..LHD..(ELEGT,TEC)..DCR;ADT251,AZT251,ZZT25#..LHD..(ELEGT,TEC)

 1
87130-05150

ADT251,AZT25#,CDT250,ZZT25#..LHD..(ELEGT,TEC)

 1
87165C - CONTROL, BLOWER MOTOR
87165-13010

ADT251,AZT25#,CDT250,ZZT25#..ELEGT,TEC

 1
87237B - COVER, HEATER PIPING
87237-02020

ADT251,AZT25#,CDT250,ZZT25#..LHD..(ELEGT,TEC)

 1
87237-02020

AZT250..LHD..WG..D4;AZT250..LHD..(LB,SED);CDT250..LHD..(ELEGT,TEC)..DCR;ADT251,AZT251,ZZT25#..LHD..(ELEGT,TEC)

 1
88501 - EVAPORATOR SUB-ASSY, COOLER, NO.1
88501-05080

CDT250..LHD..ENTRY;ADT251..LHD..(ELEGT,TEC);AZT25#,CDT250,ZZT25#..LHD..(D4,DCRL,HTWC)

 1
88515 - VALVE, COOLER EXPANSION
88515-21040

ADT251,AZT25#,ZZT25#..ELEGT,TEC

 1
88515-21040

AZT250..SED;ZZT251..TEC;ZZT251..LHD..ELEGT;AZT250..(LB,WG)..TEC..D4;ADT251,AZT251,ZZT250..ELEGT,TEC;AZT250..LHD..(LB,WG)..ELEGT..D4

 1
88539 - HOSE, COOLER UNIT DRAIN, NO.1
88539-02070

AZT250..SED;AZT250..(LB,WG)..TEC..D4;CDT250,ZZT251..TEC..(DCR,HTWC);AZT250..LHD..(LB,WG)..ELEGT..D4;ADT251,AZT251,ZZT250..ELEGT,TEC;CDT250,ZZT251..LHD..ELEGT..(DCR,HTWC)

 1
88539-02070

ADT251,AZT25#,CDT250,ZZT25#..ELEGT,TEC

 1
88548B - CASE, AIR FILTER
88548-02040

ADT251,AZT25#,CDT250,ZZT25#

 1
88568B - FILTER, AIR
88568-02030

ADT251,AZT25#,CDT250,ZZT25#

 1
88578B - PACKING, COOLING UNIT, NO.1
88578-12520

AZT250..LHD..WG..D4;AZT250..LHD..(LB,SED);AZT251,ZZT25#..LHD..(ELEGT,TEC)

 1
88578-12520

ADT251,AZT25#,ZZT25#..LHD..(ELEGT,TEC)

 1
88625 - THERMISTOR, COOLER, NO.1
88625-52070

AZT250..LHD..WG..D4;AZT250..LHD..(LB,SED);AZT251,ZZT25#..LHD..(ELEGT,TEC)

(J)

 1
88620-05020

ADT251,AZT25#,CDT250,ZZT25#..ELEGT,TEC

 1
88648 - WIRING, COOLER, NO.1
88648-02120

ADT251,AZT25#,CDT250,ZZT25#..ELEGT,TEC

 1
88669B - HOSE, COOLER AIR
87233-05010

ADT251,AZT25#,CDT250,ZZT25#..ELEGT,TEC

 1
87233-05010

AZT250..SED;AZT250..(LB,WG)..TEC..D4;CDT250,ZZT251..TEC..(DCR,HTWC);AZT250..LHD..(LB,WG)..ELEGT..D4;ADT251,AZT251,ZZT250..ELEGT,TEC;CDT250,ZZT251..LHD..ELEGT..(DCR,HTWC)

 1
88710A - TUBE ASSY, AIR CONDITIONER
88710-05380

AZT250..LHD..WG..D4;AZT250..LHD..(LB,SED);ADT251,AZT251,ZZT25#..LHD..(ELEGT,TEC)

 1
88710-05380

ADT251,AZT25#,ZZT25#..LHD..(ELEGT,TEC)

 1
88897K - GROMMET, (FOR COOLER PIPE)
90480-01434

ADT251,AZT25#,CDT250,ZZT25#

 1
88897U - PIPE, ASPIRATOR
88897-02180

ADT251,AZT25#,CDT250,ZZT25#..ELEGT,TEC

 1
88897-02180

AZT250..SED;ZZT251..TEC;ZZT251..LHD..ELEGT;AZT250..(LB,WG)..TEC..D4;ADT251,AZT251,ZZT250..ELEGT,TEC;AZT250..LHD..(LB,WG)..ELEGT..D4

 1
Common parts
88467-52030
88899-02120
88899-05040
88899-05060
88899-35060
90080-11523
90099-00968
90119-06833
90119-W0063
90159-60213
90159-60383
90179-06314
90480-01405
Linked diagrams
8715

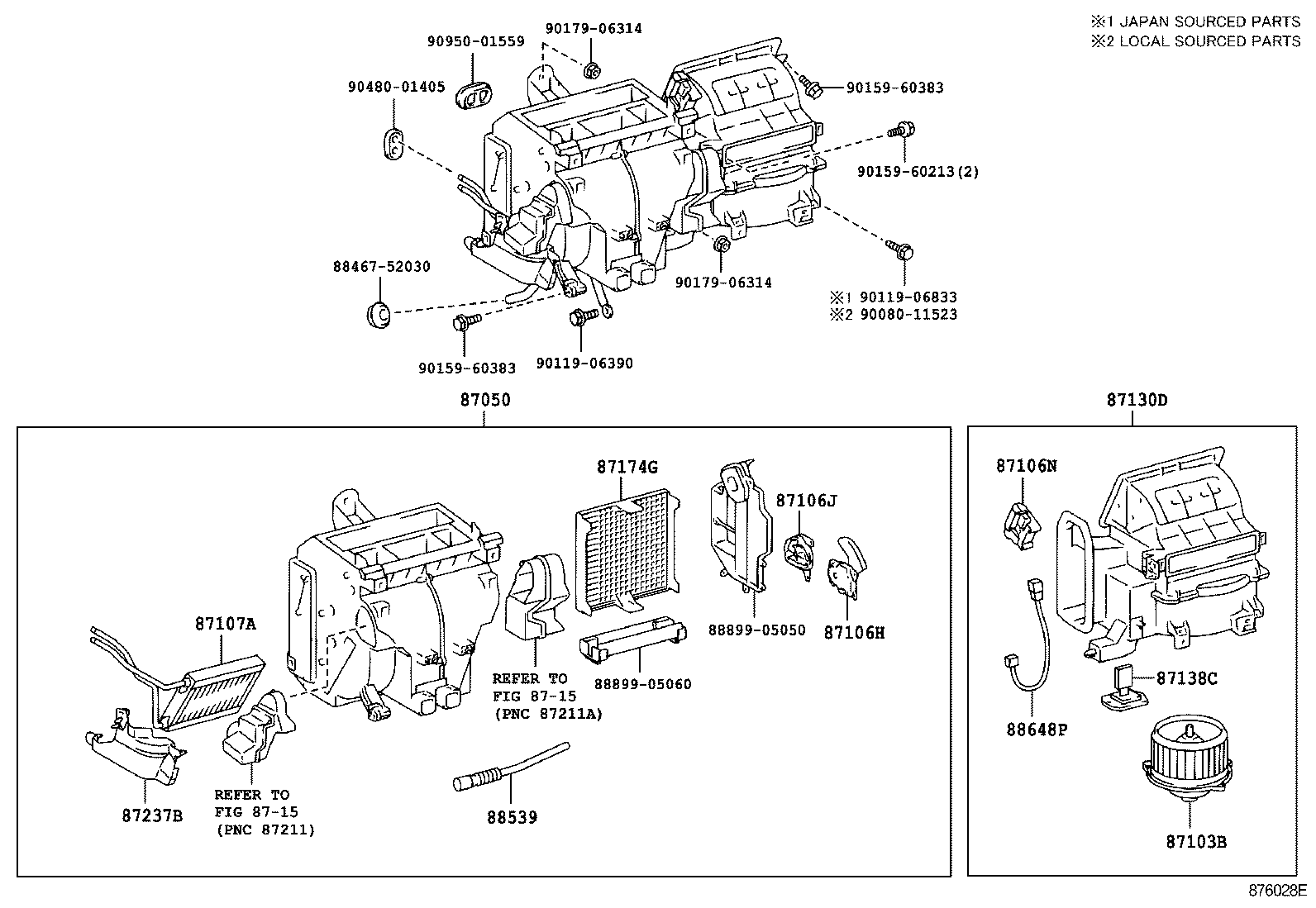

ILLUST NO. 1 OF 2(0301-0604)AZT25#,CDT250,ZZT25#..LHD

Click highlighted areas on diagram

W/O(AIR CONDITIONER)

diagram 87050 87103B 87106H 87106J 87106N 87107A 87130D 87138C 8715 8715 87174G 87237B 8846752030 88539 88648P 8889905050 8889905060 9008011523 9011906390 9011906833 9015960213 9015960383 9015960383 9017906314 9017906314 9048001405 9095001559
Part # Description Qty Price
87050 - RADIATOR ASSY, AIR CONDITIONER
87050-05430

AZT25#,ZZT25#..LHD..(ELEGT,TEC)

 1
87050-05431

AZT25#,ZZT25#..LHD..(ELEGT,TEC)

 1
87103B - MOTOR SUB-ASSY, BLOWER W/FAN
87103-02080

ADT251,AZT25#,CDT250,ZZT25#..LHD

 1
87106H - SERVO SUB-ASSY, DAMPER(FOR AIRMIX)
87106-05020

AZT250..LHD..WG..D4;AZT250..LHD..(LB,SED);CDT250..LHD..(ELEGT,TEC)..DCR;ADT251,AZT251,ZZT25#..LHD..(ELEGT,TEC)

 1
87106-05020

ADT251,AZT25#,CDT250,ZZT25#..LHD..(ELEGT,TEC)

 1
87106J - SERVO SUB-ASSY, DAMPER(FOR MODE)
87106-02040

AZT250..SED;AZT250..(LB,WG)..TEC..D4;CDT250,ZZT251..TEC..(DCR,HTWC);AZT250..LHD..(LB,WG)..ELEGT..D4;ADT251,AZT251,ZZT250..ELEGT,TEC;CDT250,ZZT251..LHD..ELEGT..(DCR,HTWC)

 1
87106-02040

ADT251,AZT25#,CDT250,ZZT25#..ELEGT,TEC

 1
87106N - SERVO SUB-ASSY, DAMPER(FOR RECIRCULATION)
87106-02070

ADT251,AZT25#,CDT250,ZZT25#..LHD

 1
87107A - UNIT SUB-ASSY, HEATER RADIATOR
87107-05100

AZT25#,CDT250,ZZT25#..LHD

 1
87130D - BLOWER ASSY
87130-05150

AZT250..LHD..WG..D4;AZT250..LHD..(LB,SED);CDT250..LHD..(ELEGT,TEC)..DCR;ADT251,AZT251,ZZT25#..LHD..(ELEGT,TEC)

 1
87130-05150

ADT251,AZT25#,CDT250,ZZT25#..LHD..(ELEGT,TEC)

 1
87237B - COVER, HEATER PIPING
87237-02020

ADT251,AZT25#,CDT250,ZZT25#..LHD..(ELEGT,TEC)

 1
87237-02020

AZT250..LHD..WG..D4;AZT250..LHD..(LB,SED);CDT250..LHD..(ELEGT,TEC)..DCR;ADT251,AZT251,ZZT25#..LHD..(ELEGT,TEC)

 1
88539 - HOSE, COOLER UNIT DRAIN, NO.1
88539-02070

AZT250..SED;AZT250..(LB,WG)..TEC..D4;CDT250,ZZT251..TEC..(DCR,HTWC);AZT250..LHD..(LB,WG)..ELEGT..D4;ADT251,AZT251,ZZT250..ELEGT,TEC;CDT250,ZZT251..LHD..ELEGT..(DCR,HTWC)

 1
88539-02070

ADT251,AZT25#,CDT250,ZZT25#..ELEGT,TEC

 1
Common parts
88467-52030
88899-05050
88899-05060
90080-11523
90119-06390
90119-06833
90159-60213
90159-60383
90179-06314
90480-01405
90950-01559
Linked diagrams
8715
