ZWE186L-DWXNBW (2013)

Toyota Auris/Hybrid (Ukp)

Production Jun 2013 - May 2015
Engine 2ZRFXE
Transmission CVT
Displacement 2500cc
Power 168 HP (125 kW)

(1306- )WG

Click highlighted areas on diagram

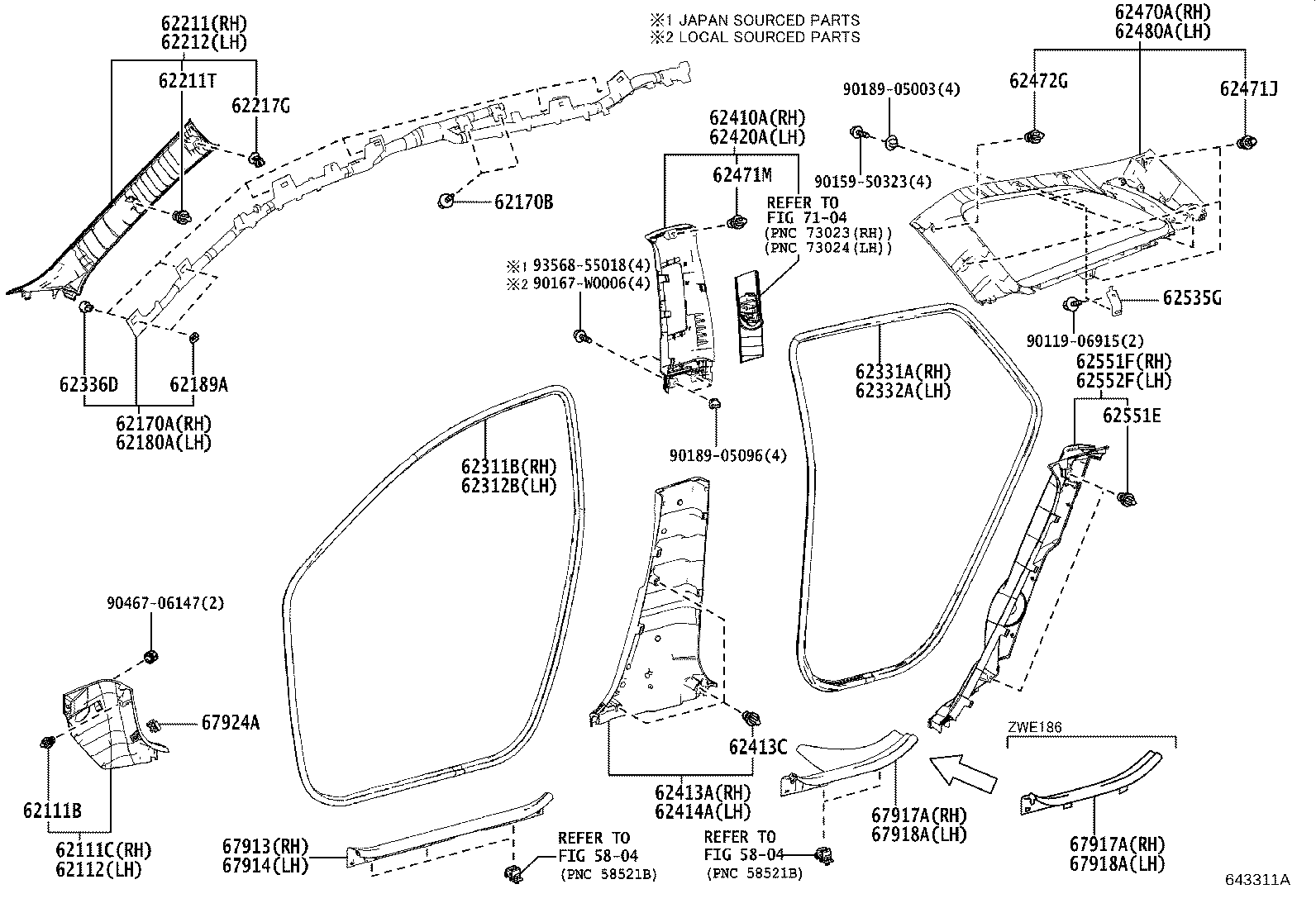

diagram 5804 5804 62111B 62111C 62112 62170A 62170B 62180A 62189A 62211 62211T 62212 62217G 62311B 62312B 62331A 62332A 62336D 62410A 62413A 62413C 62414A 62420A 62470A 62471J 62471M 62472G 62480A 62535G 62551E 62551F 62552F 67913 67914 67917A 67917A 67918A 67918A 67924A 7104 9011906915 9015950323 90167W0006 9018905003 9018905096 9046706147 9356855018
Part # Description Qty Price
62111B - CLIP(FOR COWL SIDE TRIM)
90467-W0005

ADE186,NDE180,NRE180,ZRE185,ZWE186

2
62111C - BOARD, COWL SIDE TRIM, RH
62111-02320C0

ZWE186..LHD..G

BLACK,TRIM1#,2#

1
62111-02320C0

ADE186,NDE180,NRE180,ZRE185,ZWE186..LHD..(D,N)

BLACK,TRIM2#

1
62112 - BOARD, COWL SIDE TRIM, LH
62112-02250C0

ADE186,NDE180,NRE180,ZRE185,ZWE186..D,N

BLACK,TRIM2#

1
62112-02250C0

ZWE186..G

BLACK,TRIM1#,2#

1
62170A - AIR BAG ASSY, CURTAIN SHIELD, RH
62170-02150

ADE186,NDE180,NRE180,ZRE185,ZWE186..WG

1
62170B - BOLT, W/WASHER
90119-W0078

ADE186,NDE180,NRE180,ZRE185,ZWE186

(L)

4
90119-06869

ADE186,NDE180,NRE180,ZRE185,ZWE186

(J)

4
62180A - AIR BAG ASSY, CURTAIN SHIELD, LH
62180-02140

ADE186,NDE180,NRE180,ZRE185,ZWE186..WG

1
62189A - SPACER, CURTAIN SHIELD AIR BAG CLIP
62189-33010

ADE186,NDE180,NRE180,ZRE185,ZWE186

4
62211 - GARNISH, FRONT PILLAR, RH
62210-02130B3

ZWE186..G

LT.GRAY,TRIM1#,2#

1
62210-02130B3

ADE186,NDE180,NRE180,ZRE185,ZWE186..D,N

LT.GRAY,TRIM2#

1
62211T - CLIP(FOR FRONT PILLAR GARNISH)
90467-W0005

ADE186,NDE180,NRE180,ZRE185,ZWE186

2
62212 - GARNISH, FRONT PILLAR, LH
62220-02130B3

ADE186,NDE180,NRE180,ZRE185,ZWE186..D,N

LT.GRAY,TRIM2#

1
62220-02130B3

ZWE186..G

LT.GRAY,TRIM1#,2#

1
62217G - CLIP, FRONT PILLAR GARNISH
62217-52120

ADE186,NDE180,NRE180,ZRE185,ZWE186

2
62311B - WEATHERSTRIP, FRONT DOOR OPENING TRIM, RH
62311-02230

ADE186,NDE180,NRE180,ZRE185,ZWE186

1
62312B - WEATHERSTRIP, FRONT DOOR OPENING TRIM, LH
62312-02230

ADE186,NDE180,NRE180,ZRE185,ZWE186

1
62331A - WEATHERSTRIP, REAR DOOR OPENING TRIM, RH
62331-02260

ADE186,NDE180,NRE180,ZRE185,ZWE186..WG

1
62332A - WEATHERSTRIP, REAR DOOR OPENING TRIM, LH
62332-02260

ADE186,NDE180,NRE180,ZRE185,ZWE186..WG

1
62336D - CLAMP
62184-06010

ADE186,NDE180,NRE180,ZRE185,ZWE186

12
62410A - GARNISH ASSY, CENTER PILLAR, RH
62410-02220B1

ADE186,NDE180,NRE180,ZRE185,ZWE186..D,N

LT.GRAY,TRIM2#

1
62410-02220B1

ZWE186..G

LT.GRAY,TRIM1#,2#

1
62413A - GARNISH, CENTER PILLAR, LOWER RH
62413-02220C0

ADE186,NDE180,NRE180,ZRE185,ZWE186..D,N

BLACK,TRIM2#

1
62413-02220C0

ZWE186..G

BLACK,TRIM1#,2#

1
62413C - CLIP (FOR CENTER LOWER GARNISH)
90467-W0005

ADE186,NDE180,NRE180,ZRE185,ZWE186

6
62414A - GARNISH, CENTER PILLAR, LOWER LH
62414-02220C0

ZWE186..G

BLACK,TRIM1#,2#

1
62414-02220C0

ADE186,NDE180,NRE180,ZRE185,ZWE186..D,N

BLACK,TRIM2#

1
62420A - GARNISH ASSY, CENTER PILLER, LH
62420-02220B1

ADE186,NDE180,NRE180,ZRE185,ZWE186..D,N

LT.GRAY,TRIM2#

1
62420-02220B1

ZWE186..G

LT.GRAY,TRIM1#,2#

1
62470A - GARNISH ASSY, ROOF SIDE, INNER RH
62470-02300B0

ADE186,NDE180,NRE180,ZRE185,ZWE186..WG..(D,N)

LT.GRAY,TRIM2#

1
62470-02300B0

ZWE186..WG..G

LT.GRAY,TRIM1#,2#

1
62471J - CLIP (FOR ROOF SIDE GARNISH)
90467-A0033

ADE186,NDE180,NRE180,ZRE185,ZWE186..WG

6
62471M - CLIP
90467-10188

ADE186,NDE180,NRE180,ZRE185,ZWE186

2
62472G - CLIP(FOR ROOF SIDE GARNISH)
90467-10188

ADE186,NDE180,NRE180,ZRE185,ZWE186..WG

2
62480A - GARNISH ASSY, ROOF SIDE, INNER LH
62480-02300B0

ADE186,NDE180,NRE180,ZRE185,ZWE186..WG..(D,N)

LT.GRAY,TRIM2#

1
62480-02300B0

ZWE186..WG..G

LT.GRAY,TRIM1#,2#

1
62535G - BRACKET, QUARTER TRIM PANEL, NO.2
62535-02010

ADE186,NDE180,NRE180,ZRE185,ZWE186..WG

2
62551E - CLIP(FOR REAR SEAT SIDE GARNISH)
90467-W0005

ADE186,NDE180,NRE180,ZRE185,ZWE186

4
62551F - GARNISH, REAR SEAT SIDE, RH
62551-02340C0

ZWE186..N

BLACK,TRIM2#

1
62551-02340C0

ZWE186..G

BLACK,TRIM1#,2#

1
62552F - GARNISH, REAR SEAT SIDE, LH
62552-02300C0

ZWE186..N

BLACK,TRIM2#

1
62552-02300C0

ZWE186..G

BLACK,TRIM1#,2#

1
67913 - PLATE, FRONT DOOR SCUFF, RH
67913-02270C0

ZWE186..G

BLACK,TRIM1#,2#

1
67913-02270C0

ADE186,NDE180,NRE180,ZRE185,ZWE186..D,N

BLACK,TRIM2#

1
67914 - PLATE, FRONT DOOR SCUFF, LH
67914-02270C0

ZWE186..G

BLACK,TRIM1#,2#

1
67914-02270C0

ADE186,NDE180,NRE180,ZRE185,ZWE186..D,N

BLACK,TRIM2#

1
67917A - PLATE, REAR DOOR SCUFF, RH
67917-02300C0

ZWE186..G

BLACK,TRIM1#,2#

1
67917-02300C0

ZWE186..N

BLACK,TRIM2#

1
67917A - PLATE, REAR DOOR SCUFF, RH
67917-02300C0

ZWE186..G

BLACK,TRIM1#,2#

1
67917-02300C0

ZWE186..N

BLACK,TRIM2#

1
67918A - PLATE, REAR DOOR SCUFF, LH
67918-02300C0

ZWE186..G

BLACK,TRIM1#,2#

1
67918-02300C0

ZWE186..N

BLACK,TRIM2#

1
67918A - PLATE, REAR DOOR SCUFF, LH
67918-02300C0

ZWE186..G

BLACK,TRIM1#,2#

1
67918-02300C0

ZWE186..N

BLACK,TRIM2#

1
67924A - CLAMP, DOOR SCUFF PLATE, NO.2
67924-52140

ADE186,NDE180,NRE180,ZRE185,ZWE186

2
Common parts
90119-06915
90159-50323
90167-W0006
90189-05003
90189-05096
90467-06147
93568-55018
Linked diagrams
5804
7104
