NDE150R-DGLNXW (2010)

Toyota Auris/Hybrid (Ukp)

Production Jan 2010 - Oct 2012
Engine 1NDTV
Transmission 6FS MTM
Displacement 2500cc
Power 168 HP (125 kW)

(1006- )G

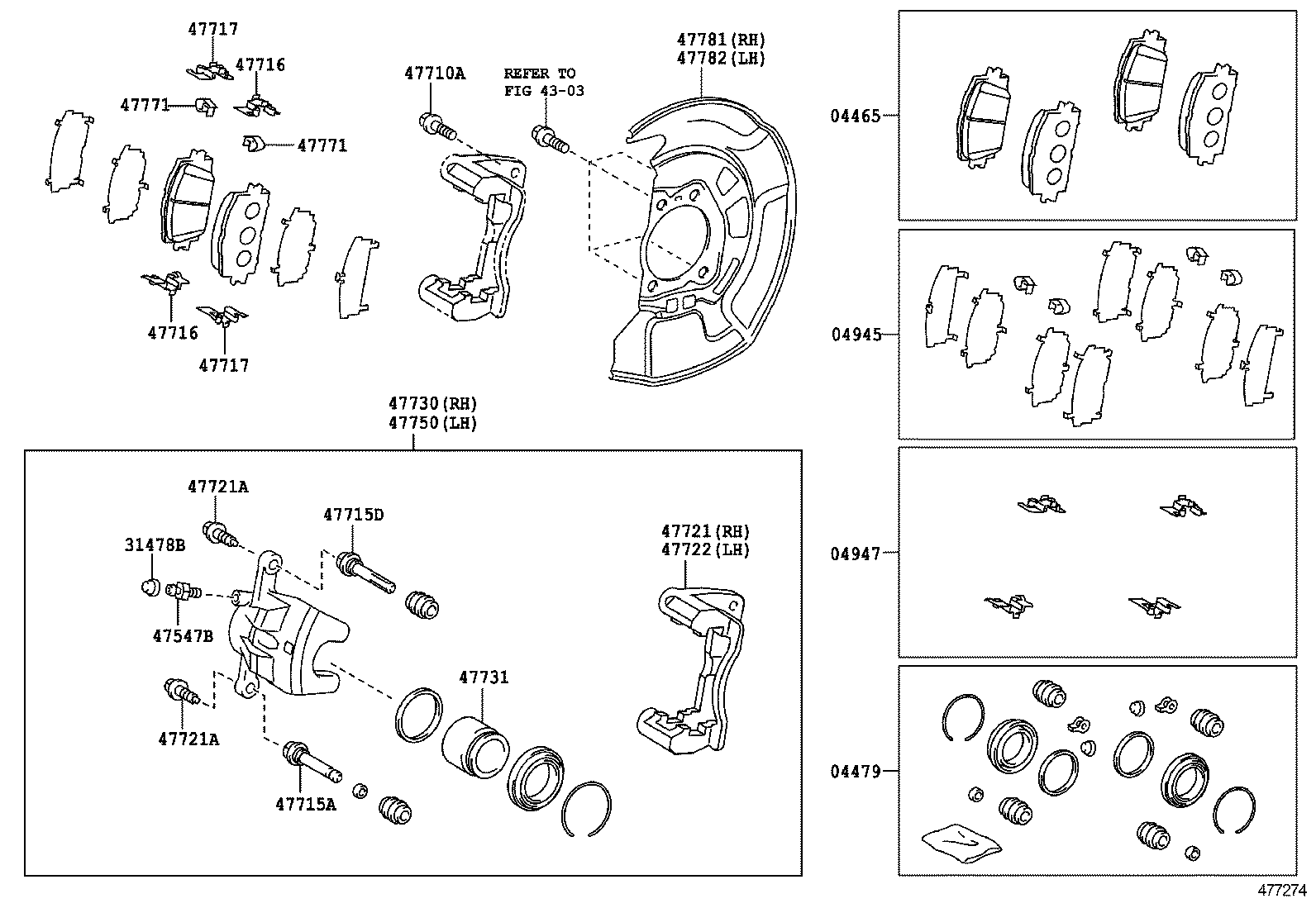

Click highlighted areas on diagram

diagram 04465 04479 04945 04947 31478B 4303 47547B 47710A 47715A 47715D 47716 47716 47717 47717 47721 47721A 47721A 47722 47730 47731 47750 47771 47771 47781 47782
Part # Description Qty Price
04465 - PAD KIT, DISC BRAKE, FRONT
04465-02200

NDE150,ZRE151,ZZE150

MARK JURID 672

1
04465-02370

NDE150,NRE150,ZRE15#,ZWE150..E,SOL,TERRA

MARK AK NS 341

1
04479 - CYLINDER KIT, DISC BRAKE, FRONT
04478-02160

NDE150,ZRE151

1
31478B - CAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
90069-39001

NDE150,ZRE151

2
47547B - PLUG, BLEEDER(FOR FRONT DISC BRAKE)
90069-39000

NDE150,ZRE151

2
47710A - BOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
90105-12208

NDE150,ZRE151

*12-1.25PX29.5-23

4
47721 - MOUNTING, FRONT DISC BRAKE CYLINDER, RH
47721-09370

NDE150,ZRE151,ZZE150

1
47722 - MOUNTING, FRONT DISC BRAKE CYLINDER, LH
47722-09130

NDE150,ZRE151,ZZE150

1
47730 - CYLINDER ASSY, FRONT DISC BRAKE, RH
47730-02340

NDE150,ZRE151,ZZE150

1
47750 - CYLINDER ASSY, DISC BRAKE, LH
47750-02340

NDE150,ZRE151,ZZE150

1
47781 - COVER, DISC BRAKE DUST, FRONT RH
47781-02100

NDE150,ZRE151

1
47782 - COVER, DISC BRAKE DUST, FRONT LH
47782-02100

NDE150,ZRE151

1
Linked diagrams
4303
