ZRE151L-AHFNKW (2008)

Toyota Auris/Corolla (Jpp)

Production Dec 2008 - Oct 2009
Engine 1ZRFE
Transmission 6F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(0610-0910)ADE150,ZRE15#..LHD..SOL

Click highlighted areas on diagram

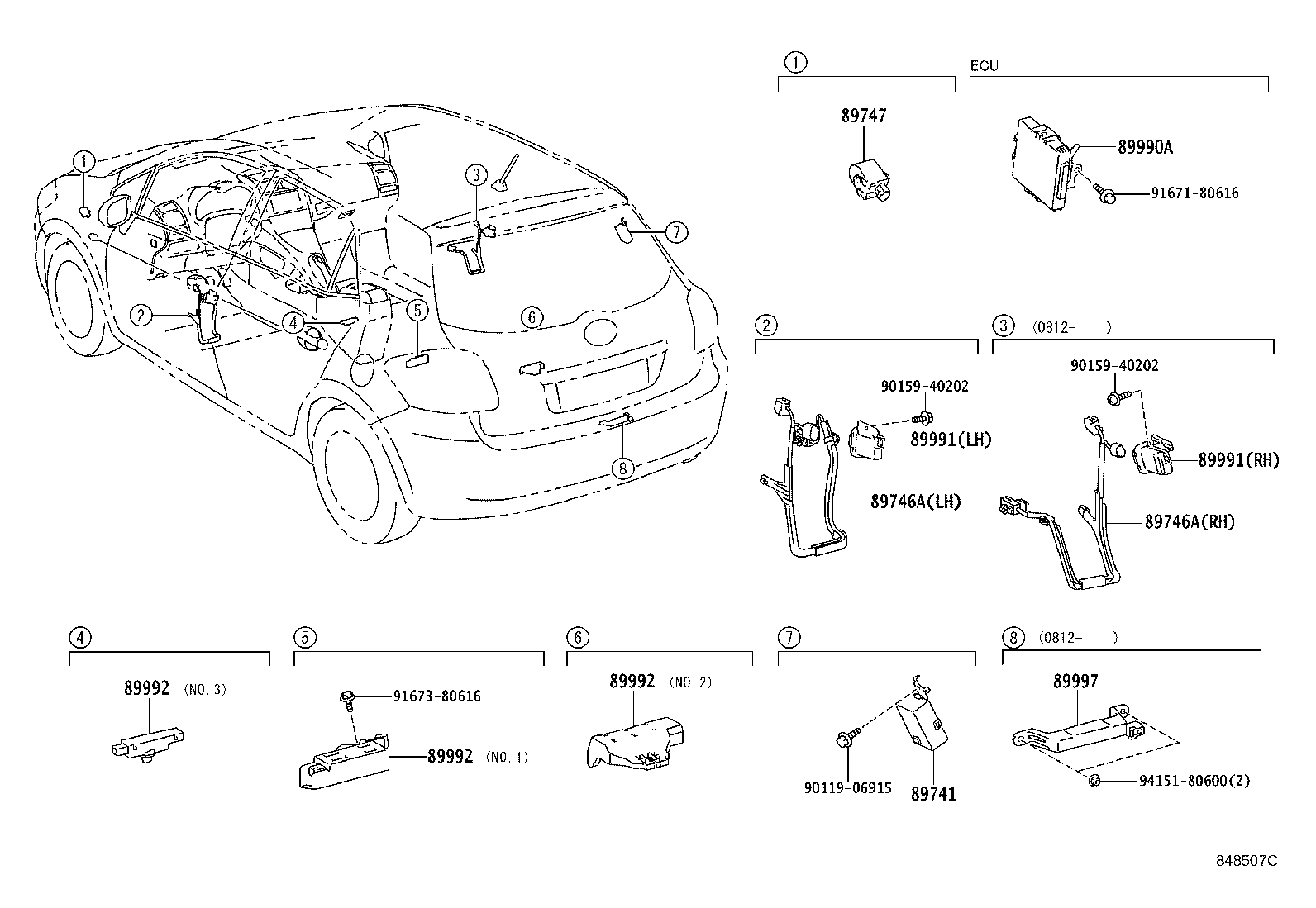

STARTING SYSTEM-PUSH BUTTON

diagram 89741 89746A 89746A 89747 89990A 89991 89991 89992 89992 89992 89997 9011906915 9015940202 9015940202 9167180616 9167380616 9415180600
Part # Description Qty Price
89741 - RECEIVER, DOOR CONTROL
89741-12330

NDE150,ZRE151,ZZE150

1
89741-12330

ZRE151..SOL

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY)

1
89740-12040

ZRE151..LHD..SOL

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY)

1
89740-12040

ADE150,ZRE15#..LHD..SOL..(DCRL,HTWC,HTWVM)

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY)

1
89741-12330

ADE150,ZRE15#..LHD..SOL..(DCRL,HTWC,HTWVM)

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY)

1
89746A - HARNESS, ELECTRICAL KEY WIRE
89746-12050

ZRE151..LHD..SOL

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY)

1
89746-12050

ADE150,ZRE15#..SOL..(DCRL,HTWC,HTWVM)

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),LH

1
89746-12040

ADE150,ZRE15#..SOL..(DCRL,HTWC,HTWVM)

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),RH

1
89746A - HARNESS, ELECTRICAL KEY WIRE
89746-12050

ZRE151..LHD..SOL

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY)

1
89746-12050

ADE150,ZRE15#..SOL..(DCRL,HTWC,HTWVM)

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),LH

1
89746-12040

ADE150,ZRE15#..SOL..(DCRL,HTWC,HTWVM)

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),RH

1
89747 - BUZZER, WIRELESS DOOR LOCK
89747-52010

ADE150,ZRE15#..LHD..SOL..(DCRL,HTWC,HTWVM)

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY)

1
89747-52010

ZRE151..LHD..SOL

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY)

1
89990A - COMPUTER ASSY, SMART KEY
89990-12010

ADE150,ZRE151..SOL

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY)

1
89990-12070

ADE150,ZRE15#..SOL..(DCRL,HTWC,HTWVM)

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY)

1
89990-12070

ADE150,ZRE15#..SOL

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY)

1
89991 - OSCILLATOR, DOOR ELECTRICAL KEY
89991-30050

ADE150,ZRE15#..SOL..(DCRL,HTWC,HTWVM)

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),LH

1
89991-30040

ADE150,ZRE15#..SOL..(DCRL,HTWC,HTWVM)

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),RH

1
89991 - OSCILLATOR, DOOR ELECTRICAL KEY
89991-30050

ADE150,ZRE15#..SOL..(DCRL,HTWC,HTWVM)

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),LH

1
89991-30040

ADE150,ZRE15#..SOL..(DCRL,HTWC,HTWVM)

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),RH

1
89992 - OSCILLATOR, INDOOR ELECTRICAL KEY
89992-52020

ZRE151..SOL

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),NO.3

1
89992-12030

ZRE151..SOL

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),NO.1

1
89992-12030

ADE150,ZRE15#..SOL..(DCRL,HTWC,HTWVM)

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),NO.1

1
89992-12040

ADE150,ZRE15#..SOL..(DCRL,HTWC,HTWVM)

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),NO.2

1
89992-52020

ADE150,ZRE15#..SOL..(DCRL,HTWC,HTWVM)

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),NO.3

1
89992-12040

ZRE151..SOL

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),NO.2

1
89992 - OSCILLATOR, INDOOR ELECTRICAL KEY
89992-52020

ZRE151..SOL

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),NO.3

1
89992-12030

ZRE151..SOL

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),NO.1

1
89992-12030

ADE150,ZRE15#..SOL..(DCRL,HTWC,HTWVM)

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),NO.1

1
89992-12040

ADE150,ZRE15#..SOL..(DCRL,HTWC,HTWVM)

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),NO.2

1
89992-52020

ADE150,ZRE15#..SOL..(DCRL,HTWC,HTWVM)

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),NO.3

1
89992-12040

ZRE151..SOL

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),NO.2

1
89992 - OSCILLATOR, INDOOR ELECTRICAL KEY
89992-52020

ZRE151..SOL

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),NO.3

1
89992-12030

ZRE151..SOL

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),NO.1

1
89992-12030

ADE150,ZRE15#..SOL..(DCRL,HTWC,HTWVM)

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),NO.1

1
89992-12040

ADE150,ZRE15#..SOL..(DCRL,HTWC,HTWVM)

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),NO.2

1
89992-52020

ADE150,ZRE15#..SOL..(DCRL,HTWC,HTWVM)

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),NO.3

1
89992-12040

ZRE151..SOL

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY),NO.2

1
89997 - ANTENNA, ELECTRICAL KEY
89997-41010

ADE150,ZRE15#..SOL..(DCRL,HTWC,HTWVM)

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY)

1
Common parts
90119-06915
90159-40202
91671-80616
91673-80616
94151-80600

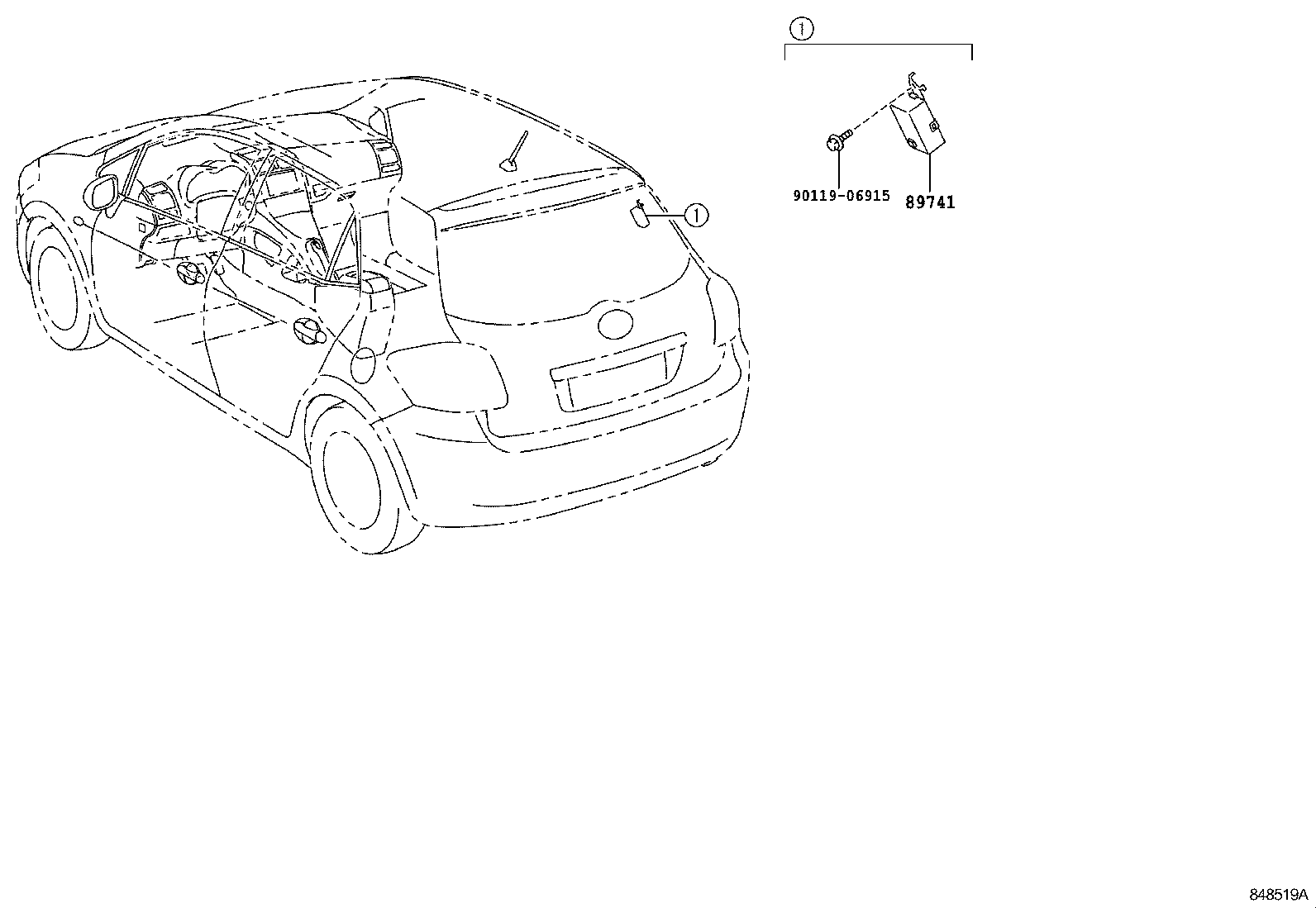

(0610- )LHD

Click highlighted areas on diagram

diagram 89741 9011906915
Part # Description Qty Price
89741 - RECEIVER, DOOR CONTROL
89741-12330

NDE150,ZRE151,ZZE150

1
89741-12330

ZRE151..SOL

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY)

1
89740-12040

ZRE151..LHD..SOL

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY)

1
89740-12040

ADE150,ZRE15#..LHD..SOL..(DCRL,HTWC,HTWVM)

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY)

1
89741-12330

ADE150,ZRE15#..LHD..SOL..(DCRL,HTWC,HTWVM)

STARTING SYSTEM-PUSH BUTTON(SMART ENTRY)

1
Common parts
90119-06915
